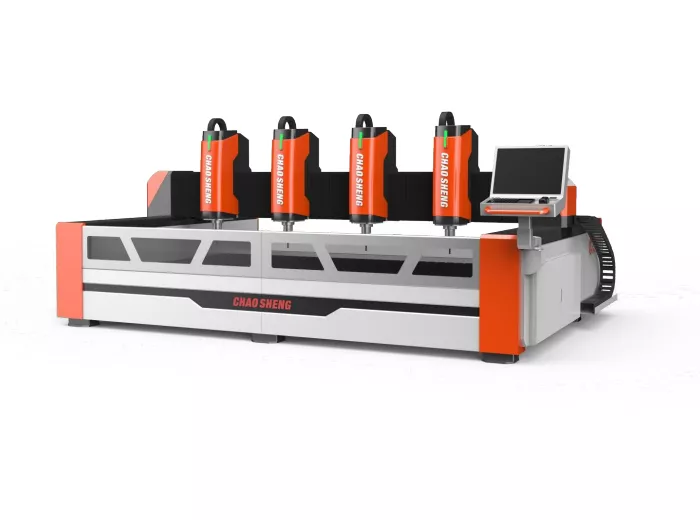

Трёхосевой четырёхшпиндельный фрезерный станок с ЧПУ CHAOSHENG CS3515-4

CHAOSHENG CS3515-4 — четырёхшпиндельный трёхосевой фрезерный станок с ЧПУ для резьбы, гравировки и сверления натурального камня. Станок предназначен для обработки гранита, мрамора, известняка, травертина и других видов камня.

Четыре шпинделя позволяют параллельно обрабатывать несколько однотипных заготовок по общей управляющей программе. Такая конфигурация рассчитана прежде всего на серийное производство и позволяет увеличить выпуск повторяющихся изделий в рамках одного рабочего цикла.

Рабочее поле 3450 × 1450 мм подходит для размещения крупногабаритных деталей или нескольких заготовок меньшего размера. Станок может применяться при изготовлении памятников, облицовочных элементов, каминного декора, табличек, барельефов и других изделий со сложным рельефом.

Сварная стальная рама с усиленной несущей конструкцией рассчитана на продолжительную работу и размещение тяжёлых заготовок. Полный сервопривод, планетарные редукторы и линейные направляющие HIWIN обеспечивают стабильное перемещение по осям и точность обработки.

Каждый шпиндель мощностью 5,5 кВт развивает скорость до 24 000 об/мин. Керамические подшипники, охлаждение с помощью чиллера и контроль температуры поддерживают стабильную работу шпинделей при продолжительной производственной нагрузке.

Управление станком осуществляется через русифицированную систему NCStudio 15. Для настройки положения рабочих осей предусмотрен ручной маховик.

Обрабатываемые материалы

• гранит;

• мрамор;

• известняк;

• травертин;

• другие виды натурального камня с подходящими режимами и инструментом.

Выполняемые операции

• плоская и рельефная резьба;

• гравировка и нанесение объёмных надписей;

• изготовление барельефов и декоративных элементов;

• сверление отверстий;

• обработка памятников и мемориальных изделий;

• изготовление облицовочных и каминных элементов;

• параллельная обработка нескольких однотипных заготовок.

Технические характеристики

Конструкция станка

Рама изготовлена из сварной конструкционной стали Q255B. Толщина металла основной несущей конструкции составляет 10 мм, вспомогательных элементов — 8 мм.

Конструкция рассчитана с учётом распределения рабочих нагрузок. Усиленная рама снижает влияние вибраций на процесс обработки и способствует сохранению стабильности и точности станка.

По осям X и Y установлены двойные линейные направляющие HIWIN 30, по оси Z — направляющие HIWIN 25. Передача усилия от серводвигателей осуществляется через планетарные редукторы, а не через ременную передачу. Такая конструкция снижает люфт и помогает сохранять точность позиционирования при продолжительной эксплуатации.

Гарантия

Гарантия на станок — 12 месяцев. Гарантийные условия для шпинделей, серводвигателей и системы управления определяются отдельными условиями поставки.

Скорость обработки изделий

Примеры выполненных работ:
