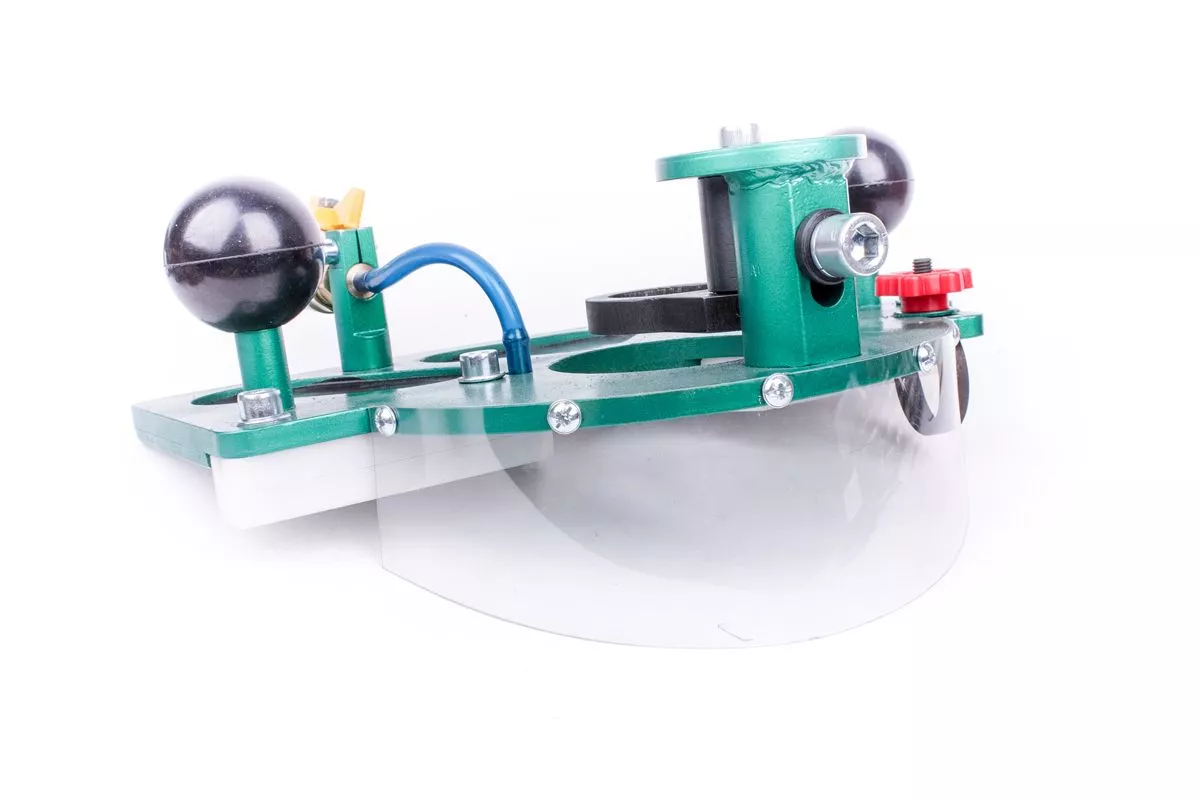

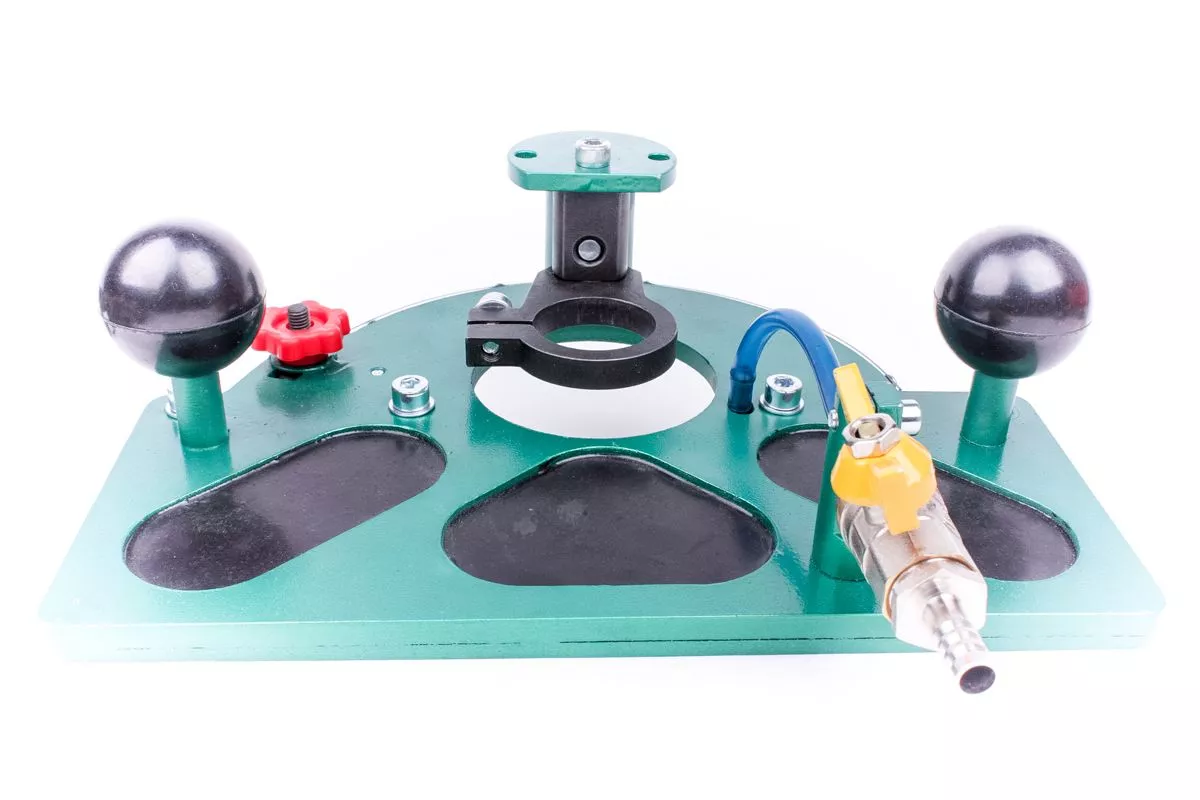

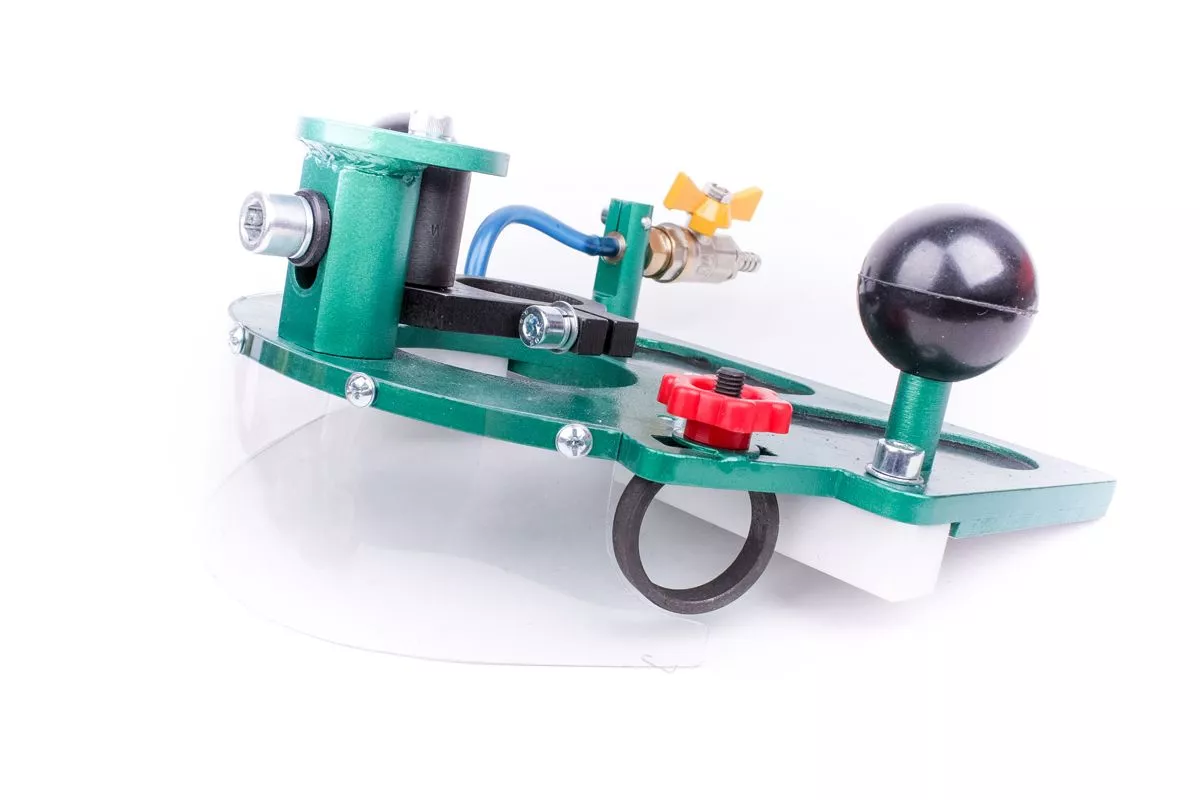

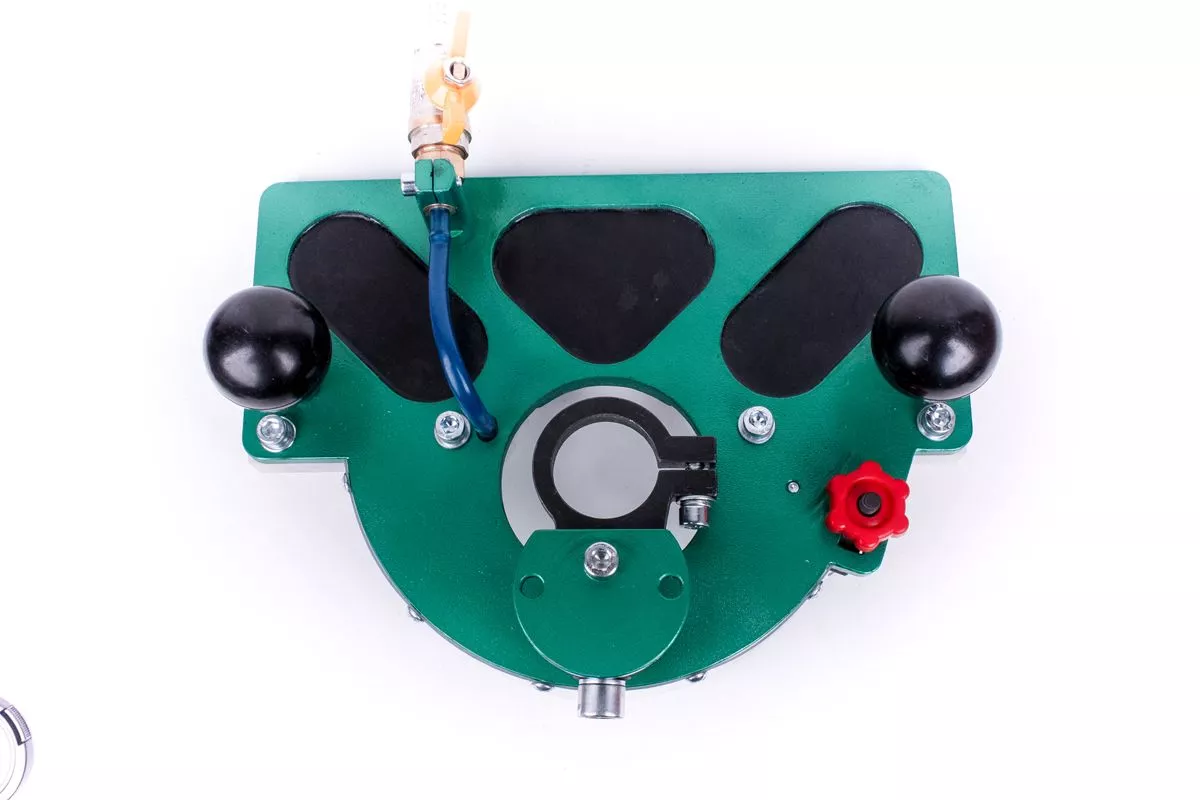

Малый кромкообрабатывающий модуль (в дальнейшем МКМ) предна-
значен для фрезерования кромок плит из керамогранита, а также других фрезерных операций используя для этого соответствующие алмазные фрезы. В частности, с его помощью можно выполнять операции, представленные на нижеприведенной схеме, а именно:
1. Снятие верхних фасок под углом 45° с катетами 3, 5, 10 мм или иных размеров, используя соответствующие фрезы (поз. 1).
2. Снятие верхних радиусных фасок R3, R5, R10 мм или иных размеров, используя соответствующие фрезы (поз. 2).
3. Снятие нижних фасок под углом 45° (заусовок) при толщине обрабатываемой плиты Н≤15 мм, используя соответствующую фрезу (поз. 3).
4. Пропиливание пазов в торцах плит на глубину h=8, 10,5, 12,5 мм используя дисковые фрезы D=81, 86, 90 мм или фрезы других диаметров в диа- пазоне 75÷90 мм, для получения нужных глубин пропила.
Эксплуатация МКМ предполагает установку на него УГШМ («Болгарок») мощностью не более 1400 Вт, у которых диаметр посадочной шейки на корпусе редуктора составляет 42,5÷43,0 мм, что является базовым параметром для их сопряжения с МКМ.
