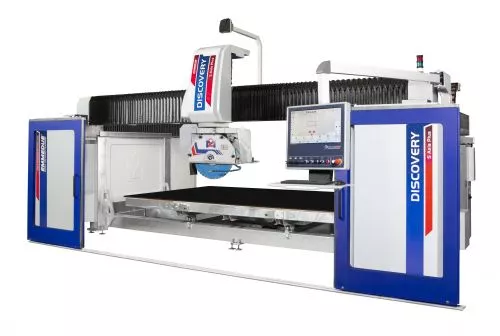

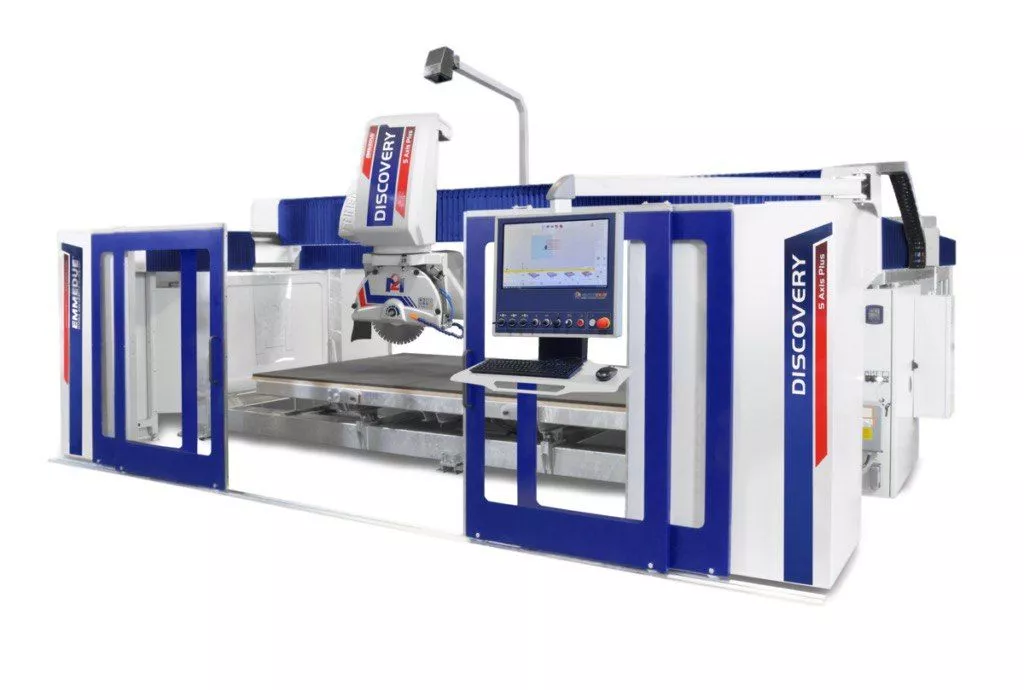

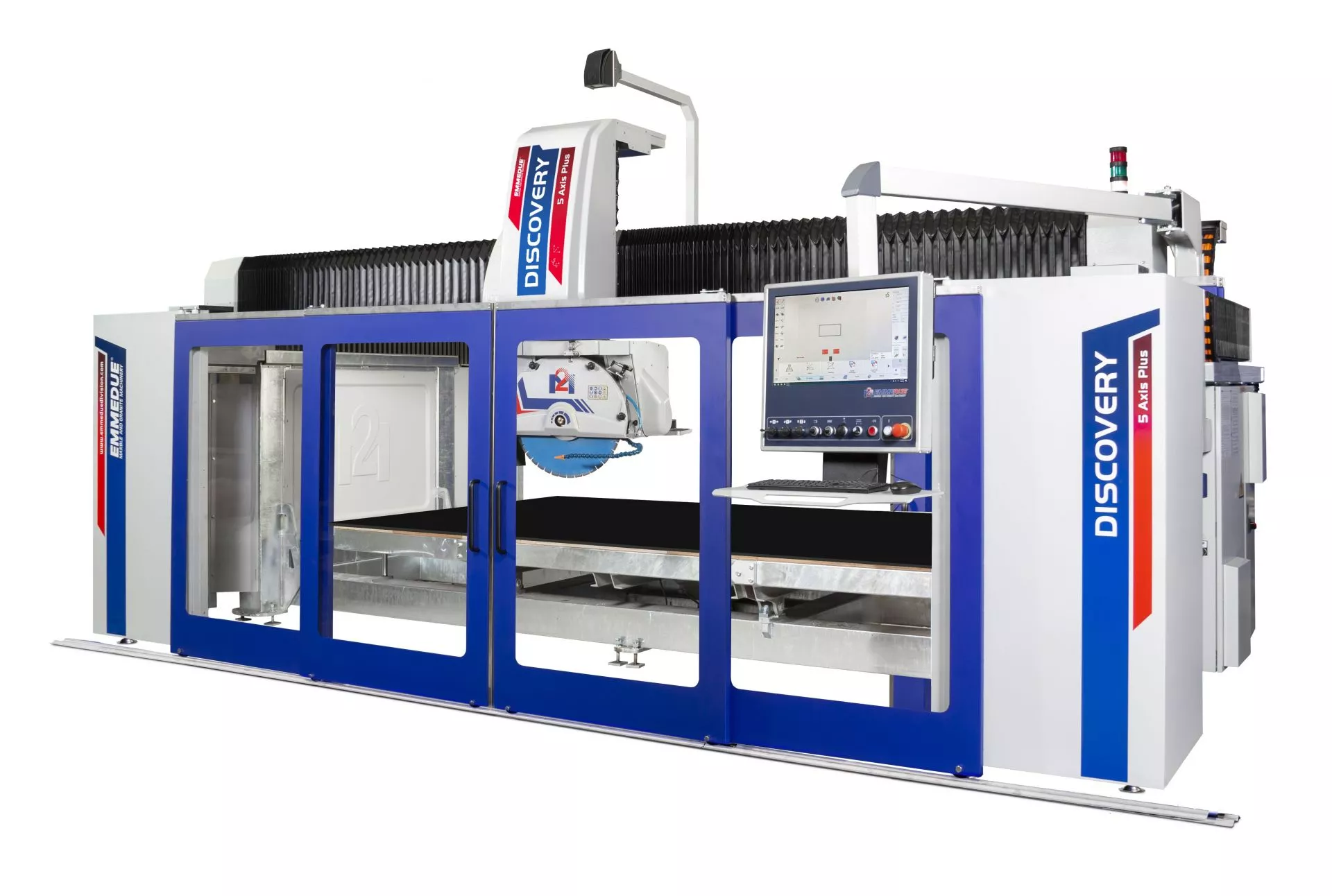

Мостовой станок ЧПУ DISCOVERY 5 AXIS PLUS

САМАЯ МОЩНАЯ МОСТОВАЯ ПИЛА В СВОЕЙ КАТЕГОРИИ!

Мощность: 24 л.с.

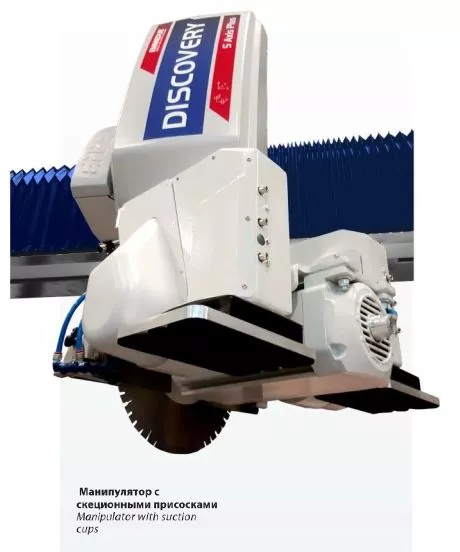

Станок оснащен устройством с присосками, используемым для перемещения отрезанных заготовок, чтобы увеличить производственный процесс при одновременном сокращении времени обработки.

Автоматическая мостовая пила с 5-ю интерполированными осями. Рама станка и рабочий стол изготовлены из горячеоцинкованной электросварной стали, что гарантирует высокую водонепроницаемость.

Главный двигатель мощностью 24 л.с. - 17,6 кВт может развивать максимальную скорость 6000 оборотов в минуту. Он может резать толщиной до 200 мм с диском макс. Ø 625 мм.

Цифровые бесщеточные осевые приводы в сочетании с высокоточными редукторными двигателями, линейными направляющими с рециркуляционными шариками, защищенными сильфоном, позволяют выполнять чрезвычайно точные разрезы.

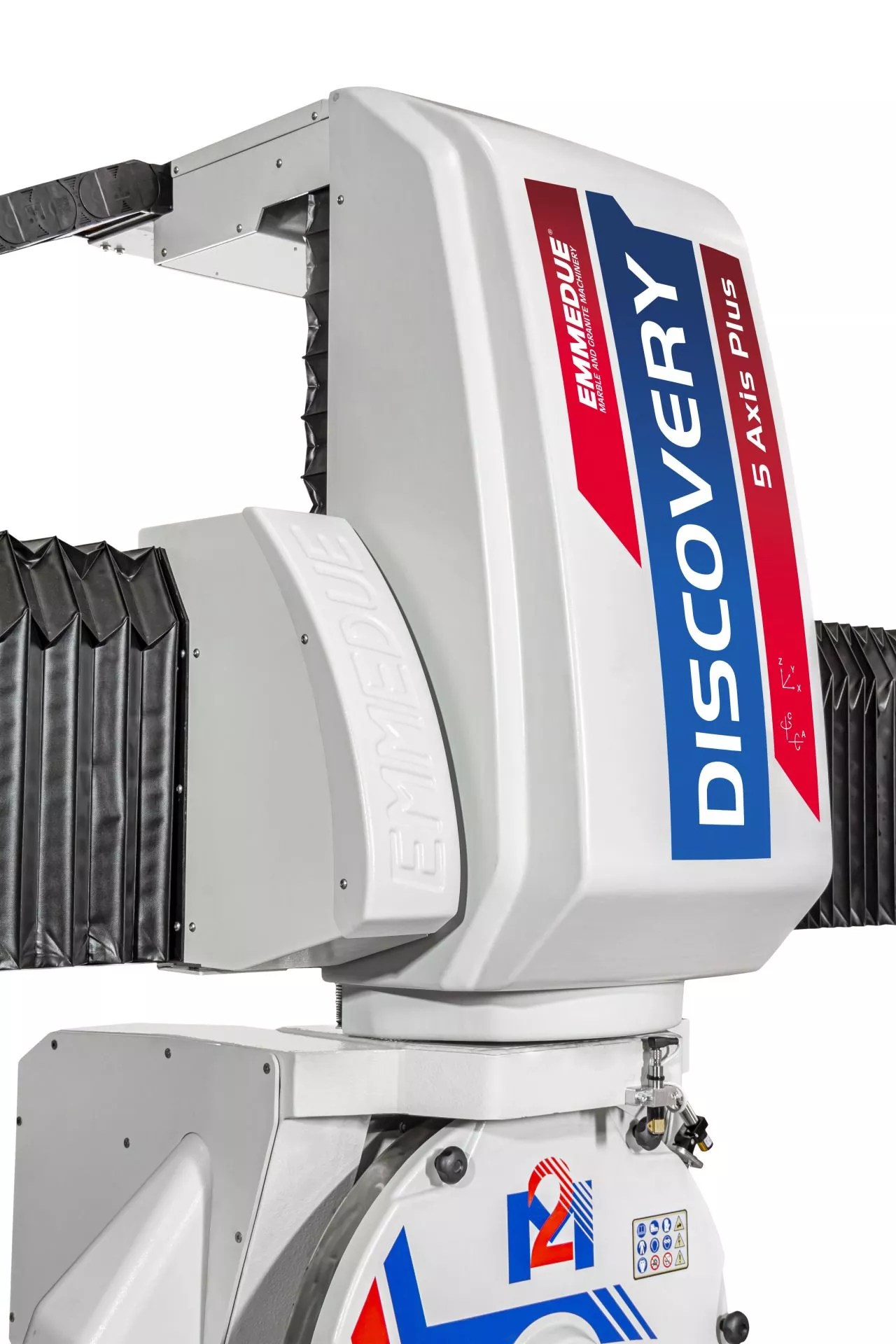

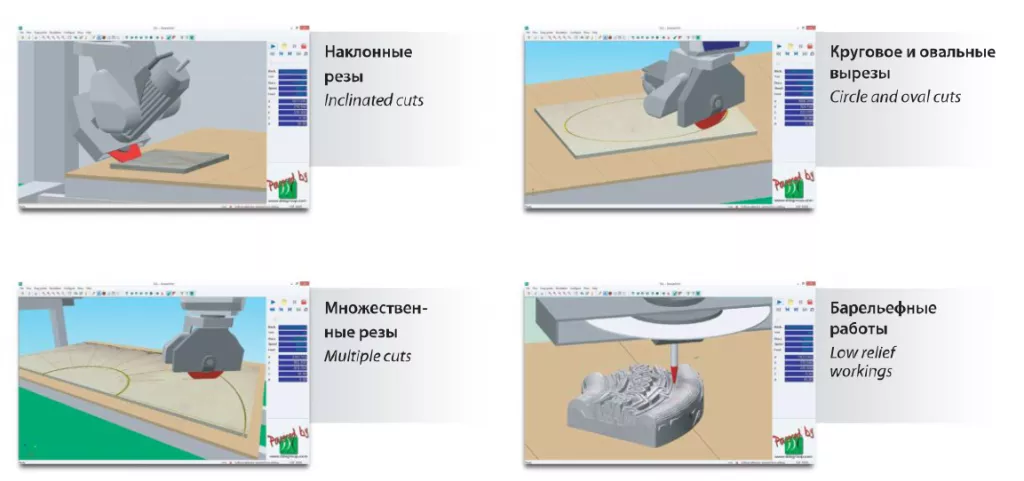

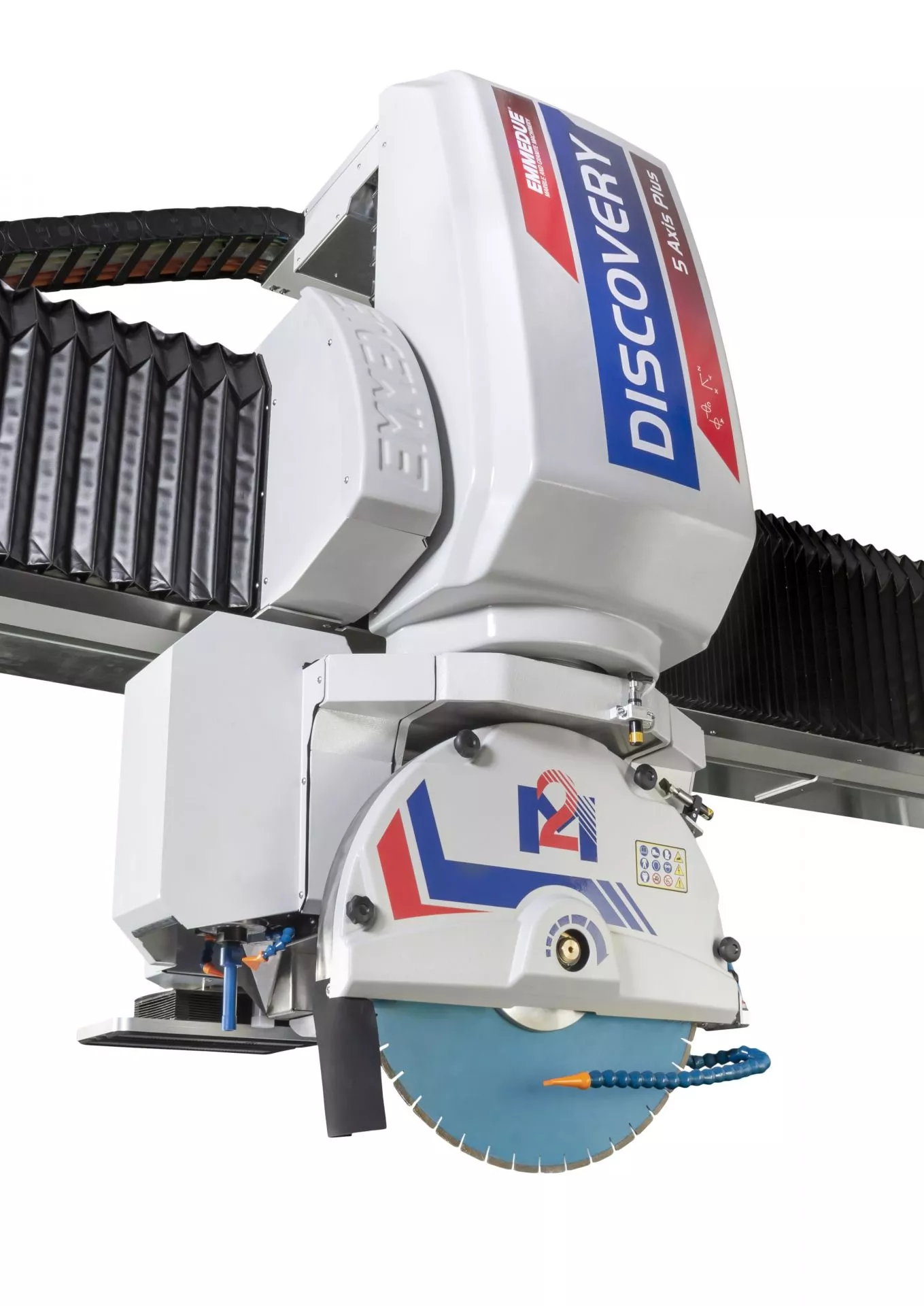

Автоматический поворот головы на 370°, автоматический наклон головы от 0° до 90°, удобный в использовании 22-дюймовый мультисенсорный дисплей позволяют выполнять ортогональные, боковые, эллиптические, круговые, наклонные, прямые, вогнутые, дугообразно-выпуклые профили, двух- и трехмерные сплошные вырезы, используя интерполяцию по осям.

Ось Z приводится в движение винтовым шариковым механизмом.

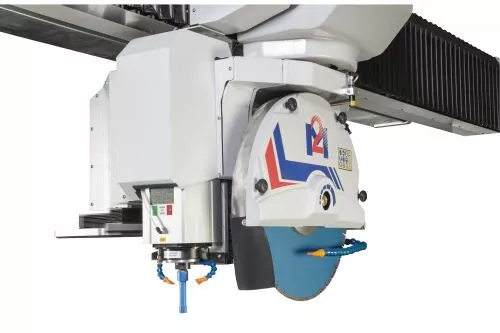

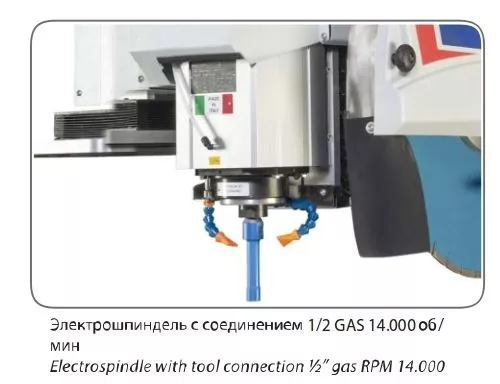

Дополнительный боковой шпиндель позволяет автоматически выполнять циклы резки, сверления и фрезерования, не останавливая станок для смены инструмента, тем самым повышая его производительность.

Discovery 5 Axis Plus идеально подходит для внутренних и наружных работ, таких как кухонные столешницы, столешницы для туалетных столиков, капители, столы, раковины, лестницы, полы и предметы погребального искусства.

Аппаратное/программное обеспечение

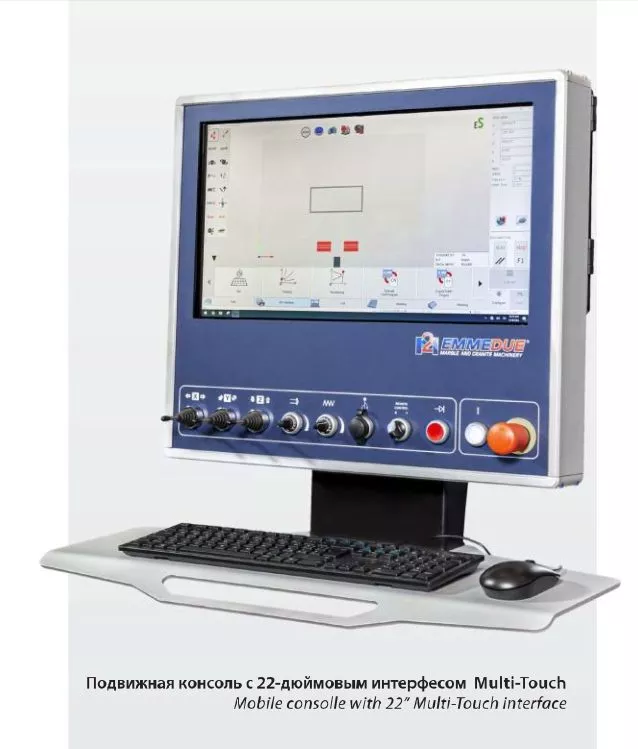

ОС на базе Windows, интегрированная с платой управления станком, 22-дюймовая сенсорная панель управления с инновационным и интерактивным интерфейсом M2 Easy Cad гарантируют легкое, незатейливое и интуитивно понятное управление.

Электроника машины управляется продуктами известных во всем мире брендов, которые гарантируют легкую замену в случае неисправности. Подключение к локальной сети и USB-порт для загрузки файлов с внешних устройств.

CAD/CAM

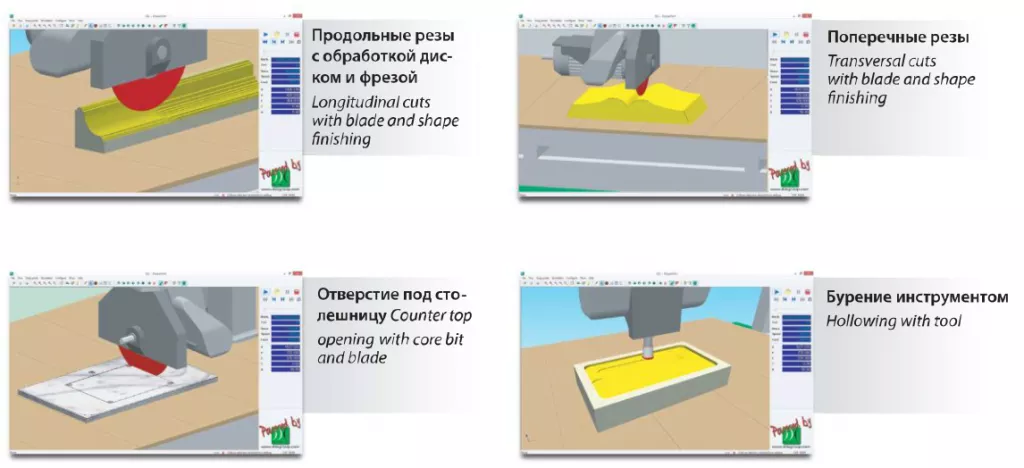

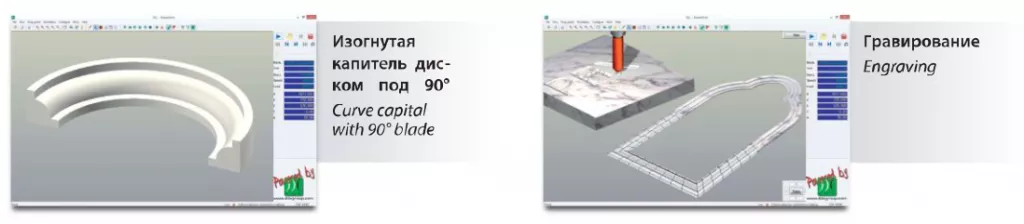

Программное обеспечение CAD/CAM (дополнительно за отдельную стоимость) управляет и оптимизирует все этапы процесса: от проектирования и /или импорта файла, определения стратегий обработки до расчетных сроков и контроля столкновений с помощью 3D-моделирования, посредством размещения деталей и их нижней части на рабочем столе.

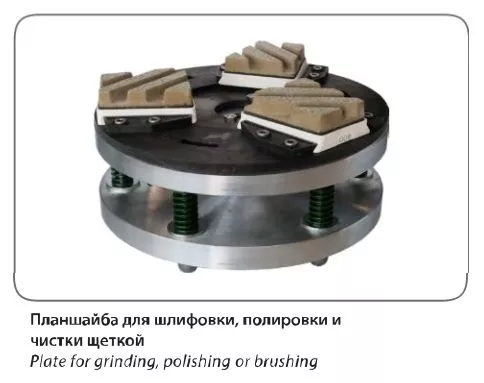

Автоматическое формирование циклов черновой обработки, вырезание сердцевины, сверление, чистовая обработка, профилирование, заделка карманов и их полировка.

Свободное рисование геометрических объектов - арок, двудуг, линий, прямоугольников, квадратов, эллипсов, кругов, правильных многоугольников, стыков, фаск, строительных конструкций и т.д

Рисование на основе предопределенных параметрических моделей: столешницы для ванной комнаты, кухонные столешницы, столы, включая управление нижней частью, каналами и раковиной и т.д.

Определение основных трехмерных поверхностей, начиная с сечений и/или направляющих, нанесенных на плоскость XY (рамы, душевые поддоны, вогнуто-выпуклые раковины, раковины из нескольких секций).

Пишите различными шрифтами, а также фигурными профилями, включая символы курсивом, символы со сверлами, рабочую обратную сторону, рельеф и гравировку с острыми краями, декоративное искусство.

Ручная раскладка облегчает и оптимизирует расположение деталей на рабочем столе.

ПОЛНАЯ КОНФИГУРАЦИЯ

В400/3ф/50 гц
Моноблочная структура из горячеоцинкованной погруженной электросварной стали
Рабочие столы из горячеоцинкованной электросварной стали
Вакуумный манипулятор
Цифровые приводы бесщеточных двигателей
Оси: x мм 3900; y мм 2800; z мм 480
Двигатель квт 17,6 (24 л.с.) в сервисе s6 с инвертором, подключение ручного инструмента ½ gas левая резьба для двигателя, макс. Об/мин 6000, внутренняя подача воды
Автоматическая неограниченная поворотная голова 0/370 градусов
Автоматический наклон головы от 0 до 90 градусов
Фиксированный рабочий стол (не вращающийся) размерами мм 3800*2500 (1x мм 3800*2000 + 1x мм 3800*500
Гидравлическое устройство для наклона стола для загрузки плит на стол мм 3800*2000
Деревянная поверхность рабочего стола
Лазерный визир
Лазерная указка 2d
Цветной сенсорный чпу дисплей диагональю 22 дюйма, встроенная панель управления на базе ос windows
Интерактивный интерфейс ddx easystone nc + модуль ddx nesting + модуль ddx drilling + модуль ddx фрезерование + модуль ddx молдинги + модуль ddx вакуумный манипулятор + модуль ddx фотокамера
Централизованная автоматическая система смазки
Минимальный / максимальный диаметр лезвия: мм 350/625
Предварительная настройка диаметра лезвия
Датчик толщины заготовки
Фиксация фотокамерой заготовок
Раздвижные передние защитные двери
Вес, кг 4900
